北上の家



北上市に建築のお若いご夫婦の平屋建てにこだわった家をご紹介。
県産木材を使い、フラット35Sエコ仕様、耐震等級3、熱損失1.2W/㎡以下、など等・・・


# by enddeC | 2012-12-24 17:58

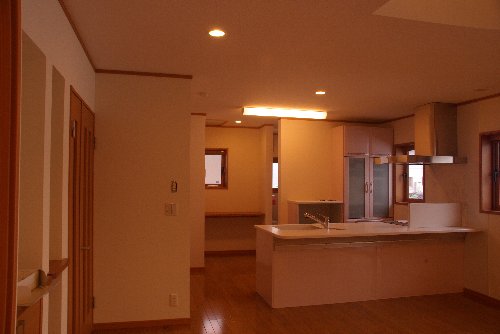

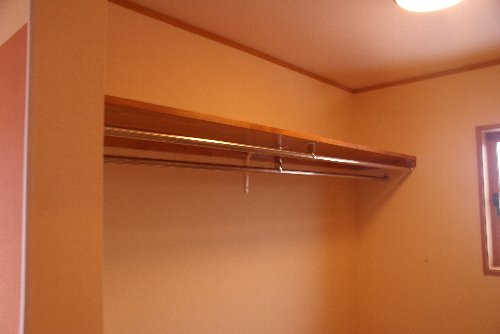

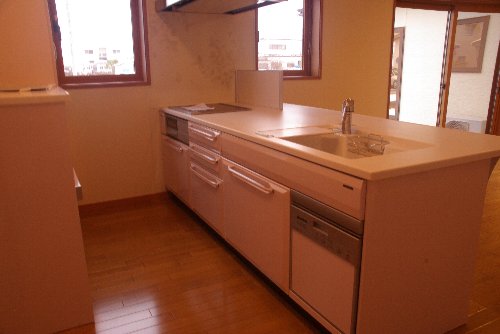

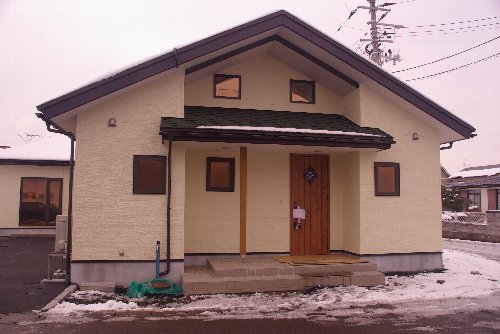

ほぼ完成

ほぼ完成です。こまかいところは端折っての説明でしたがごらんいただきありがとうございました。
吹き抜けがあるのに構造強度最上級ランク3、県産木材を主要構造材に使用して、断熱性能は次世代省エネ基準の1.7倍、掘りごたつと和室床下収納など、お施主様の希望を取り入れた住宅ができあがりました。

床下スラブ暖房での全館輻射熱暖房ですので温度差がほとんどありません。また、太陽光発電設備もついたオール電化住宅と、安全で実際住んでみて快適です、との感想をいただきました。

# by enddeC | 2012-12-20 23:19 | 住宅

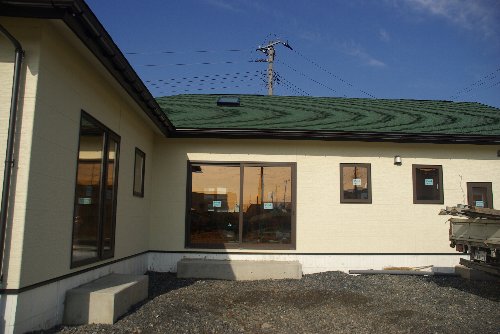

外回り完成・内部下地と造作

外回りがほぼ完成しました。 窓等はLow-Eガラスの複層樹脂サッシですが、一部北側の部屋の窓ガラスを真空ガラスにしました。
当初トリプルガラスにしようかと思ったのですが、商品構成としてトリプルガラスはサッシの枠色が選べなかったということもあります。 トリプルより真空ガラスのほうが断熱性能は上なのでかえってよかったかなと・・・

# by enddeC | 2012-11-22 23:11 | 住宅

断熱下地た換気扇のこと

外壁下地に断熱板を張りつけます。壁の中にももちろん断熱材を入れるのですが、それでは十分でないのと、柱部など木材は比較的熱を逃がしやすいのでそこもカバーするという意味合いもあります。
最近はこうした複合断熱工法がだいぶ増えてきましたね。
本当は外側の断熱材をもっと厚くしたいのですが予算とのバランスでここら辺に落ち着いてきた感があります。
どなたか「自分の家だったらもっと厚い断熱をしたい」という方が出てくるのをお待ちしてます。(^^)


天井上に埋め込む24時間換気扇です。法律で設置を義務付けられていますので必ず取り付けなくてはならないのですが、安く上げたい場合は単純な換気扇と、空気の取り入れ口だけ・・・という家はたくさんあります。
ですが、折角の暖房した空気を外に捨てて、そとから冷たい空気を直に入れてしまっては高断熱住宅とはいえなくなりますのでこうした熱交換型の換気扇を利用してます。 外の空気を一旦排気で温めてから取り込むという形式です。 このタイプの換気扇もピンからキリまでありますができるだけコストパーフォーマンスのよいものを使いたいものです。


外壁の下地がほぼできあがりました。窓回りなどの防水には特に注意してせこうします。

# by enddeC | 2012-10-29 22:56 | 住宅

屋根葺き・内部体力壁

屋根を葺きました。材質は最近多くなってきたオークリッジプロという屋根材です。
ガラス繊維を基材としてアスファルトをしみこませ砂をまぶしたようなものなのですが、北米では9割近くの住宅に採用されている非常にポピュラーで実績もあるものです。

このほかにはリッジウェイという同等品がありますが、総輸入代理店の系列で商品名がかわっているだけですので物はほとんど同じといっていいでしょう。 メーカーでは30年保証していますし、なによりありがたいのは岩手のような雪国では雪が滑りお落ちないということです。 7寸勾配程度までの傾斜の屋根であれば雪止めも必要ありません。



最後の写真は白い壁のところをおみせしたかったのです。 ここは特別に補強された構造体力壁です。
こうした壁が4箇所ほどありますが、一般的に吹き抜けを作ってしまうと水平剛性が十分に取れないため建物強度が弱くなってしまいます。 建築家やデザイナーが設計する住宅はふんだんに吹き抜け空間などがあり格好の良いものですが、構造的には非常に弱くなってしまうということをご存知のない方が非常に多いです。
この建物のような平屋の木造住宅でも十分な構造計算をして検討を繰り返すことで強度バランスを一部の壁に受け持たせて吹き抜け空間を作ることが可能になります。(もちろんできない場合もあります)
そうした検討が果たしてどれだけの建物でおこなわれているのか・・・? 非常に疑問です。

# by enddeC | 2012-10-10 23:38 | 住宅

空気循環や体力壁のこと

床下空間は基礎断熱されていますので普通の室内空間といっしょ、という扱いです。
ただし、そのままでは床下が湿気ったり暖房がゆきわたらないので写真のようなパイプを床下に設置します。


よくみると塩ビ管に小さな穴が開いているのが分かると思いますが、このパイプから床下の空気を吸い込み、抱くとファンで天井から室内へ送り込むことによって屋内の空気を縦方向に循環させているわけです。


外壁回りについては構造用パネル(構造用合板ともいいますが)を張ることで体力壁としています。これは2x4などと同じ理屈で、建物にかかる力を面で分散して負担させているので非常に強い建物になります。
もちろん、構造計算した結果外回りだけではなく内部にもこうした面材を使う場合があります。
構造用パネルの下半分の色が違っているのは防腐、防蟻処理をしているためです。

# by enddeC | 2012-10-04 23:28 | 住宅

上棟

いよいよ柱建て、上棟になります。

この地で生まれこの地の風土に適した岩手県産材の木材を使いました。
柱は杉、梁は唐松ですが、唐松などはそのまま製材したものを使うと乾燥するにしたがってよじれてしまいますので集成材として、極力ねじれなどがおきないようにします。

外材よりは若干値段は高くなってしまいますが、この地の風土の中でそだってきた木材を十分に乾燥させて使うのは理にかなっていますし強度や耐久力も安心することができます。 どこの山の誰が育てた木材で強度はどのくらいかというのがちゃんと証明書付でわかるからです。



ちなみにすべての構造木材は構造計算されています。 梁や柱はもちろん、屋根の下地タルキ一本でさえ建設地の標高や積雪量、想定加重により太さが計算されて余裕をもって選ばれています。

# by enddeC | 2012-09-20 23:56 | 住宅

土台敷き

いよいよ土台を基礎の上に敷きこんでゆきます。
土台は耐久性の高いヒノキ材です。

土台と基礎コンクリートの間にわずかな隙間もできないように気密パッキンを挟み込んで敷いてゆきますが、そのほかにも万が一下から白蟻などが基礎を伝ってあがってきたときのためにそれをブロックする防蟻シートも敷きます。

そのうえで土台を敷き、土台上端の水平を確認したうえ、レベル誤差2ミリ以内になるようセットします。(高いところがあった場合はちょっとだけ削るわけですが・・・)


# by enddeC | 2012-09-15 23:49 | 住宅

温水配管・スラブ打ち他

布基礎が出来上がりましたので、内部のスラブコンクリートを打設します。

湿気があがってこないように防湿フィルムを敷き込んで、その上にさらにコンクリートを打設しますが、防湿コンクリートと床束を支える床石をかねていますので必然的に厚さも10センチ以上となります。

鉄網も敷き込んでコンクリートに靭性を持たせます。さらに布基礎とも鉄筋である程度連結するので、ベタ基礎まではいきませんが建物の沈下抵抗力もうまれます。

このワイヤーメッシュに暖房の温水配管を結び付けてゆきます。 このパイプは架橋ポリエチレン管ですので継ぎ目が無く柔軟性もあり、昔の床暖房で良く使われた銅管などとちがって漏水事故がおきません。
耐久性も紫外線の影響などがまったく無いので100年以上、といわれています。


コンクリートを打ち込み、床下土間スラブが完成します。

# by enddeC | 2012-09-14 19:38 | 住宅

水平断熱

写真を見てお分かりのとおり、この建物は基礎断熱です。
さらに建物の内部と外部にも水平に断熱板を敷き込んでいます。

地中の熱をできるだけ逃がさないように利用するための工夫のひとつですが、県内ではまだこういうことをやっている会社はほとんどありません。


# by enddeC | 2012-09-10 19:36 | 住宅

布基礎・断熱・コンクリート打ち

今回は当初、外周部基礎断熱材にスタイロフォームを予定していたのですが、ビーズフォームに変更しました。
これは型枠兼用のものでそのまま使い捨てになりますが、スタイロフォームより結果的には断熱性能も幾分良くなりました。 もちろん技術認定されたものですので強度的にも心配ありません。



この型枠に土台を結びつけるアンカーボルトなどもセットして生コンを流し込みます。

# by enddeC | 2012-09-05 23:27

鉄筋組立・ベース

基礎のベースとなる部分の型枠を立て鉄筋を組み、そこにコンクリートを流し込みます。

基礎の形式はさまざまですが、最近は残土処分の手間がかからないベタ基礎を採用する業者が多くなりました。

確かに面で支えるという点では有利なのですが、物事にはどんなものにも良い点と欠点があります。柱状改良を行っていることやそのほか諸々の理由から今回は工学的な判断として布基礎という形式です。


# by enddeC | 2012-08-31 19:15 | 住宅

地業・捨てコン

掘ったところに砕石などを敷き詰め、機械でつき固めます。
さらにそこに5センチほどの厚さにコンクリートを流しますが、これは捨てコンと呼ばれます。
要するに実際には構造の一部にはならない捨てるコンクリートだからですが、正確な位置だしや基礎底の鉄筋のコンクリートかぶり厚さを確保するためには必要なものです。

もちろん義務ではないので手間やお金を省くためにやらない安売り住宅業者もいますがやはりやるべきなのですね。




# by enddeC | 2012-08-29 23:05 | 住宅

やり方・根切り

正確な位置と水平をレーザーレベルでだしてその位置に杭と板で丁張りをつくります。
それを基準に基礎の深さにあわせて重機で掘ってゆくわけですが、機械で掘れるのは荒堀ですからこまかい調整や仕上げは手作業になります。

それにしても暑い日が続きますね。


# by enddeC | 2012-08-25 23:00 | 住宅

地盤改良後

実際に地盤改良が終わった後の状態です。
地中杭の頭がこのように出ています。 敷地が設計地盤より低いため、この杭の頭の深さまでコンクリート基礎を作るわけですが、今回はそこまで掘らないで逆に埋めてゆかなくてはなりません。


# by enddeC | 2012-08-21 19:58 | 住宅

地盤改良

地盤の改良設計をおこない、柱状改良を行いました。
前もって大まかな位置と水平レベルをだしておきます。それにしたがって穴をあけミルクセメントを注入して地中に硬い柱を基礎下につくってゆきます。



けっこうお金もかかることですが安心感も違いますし、実際にそばを大型車などが通った時に家の中で感じる振動も少なくなることを実感できます。
# by enddeC | 2012-08-18 13:50 | 住宅

地鎮祭

とりあえず地鎮祭。
信心深い人も、そうでない人も、けっこうほとんどの人が新築の際には地鎮祭などをやるのは面白い現象ですがやるに越したことはありません。

なんとかお天気も味方してくれたようです。


# by enddeC | 2012-08-12 23:44 | 住宅

地盤測定

例によって地盤の検討をします。
埋め立ててt畑になっていたところですが長い年月がたっていますのでそれなりに落ち着いてはいます。
標準的なサウンディング試験をおこないます。



自沈層(スカスカな層)があり何らかの補強を行わなくてはならないようです。
